스테인레스 스틸 와이어 거즈 패킹: 엔지니어링 사양 및 산업 응용

소개
일반적으로 구조화된 철망 패킹 또는 편직 메쉬 패킹으로 불리는 스테인레스 스틸 와이어 거즈 패킹은 까다로운 분리 및 반응 공정을 위해 설계된 특수한 종류의 타워 내부 부품을 나타냅니다. 높은 공극율, 넓은 표면적, 내부식성 합금으로 이루어진 견고한 구조가 특징인 이 패킹 유형은 증류, 흡수, 스트리핑 및 지지체 또는 촉매 유지 매체로서 중요한 기능을 수행합니다. Wangdu (Hebei) Chemical Engineering Co., LTD는 확립된 재료 과학 및 공정 엔지니어링 데이터를 활용하여 특정 특성이 기술적으로 정당한 응용 분야에 대해 이 패킹을 지정하고 공급합니다.

재료 구성 및 제작
패킹은 주로 등급 304(1.4301) 및 316/316L(1.4401/1.4404) 등급의 오스테나이트계 스테인리스강 와이어로 제작됩니다. 염화물 또는 낮은 pH와 관련된 부식성이 높은 환경의 경우 904L(1.4539) 또는 Hastelloy®와 같은 합금을 사용할 수 있습니다.

• 와이어 사양: 와이어 직경은 일반적으로 0.1mm ~ 0.25mm입니다. 와이어가 미세할수록 비표면적은 증가하지만 기계적 강도는 감소할 수 있습니다.

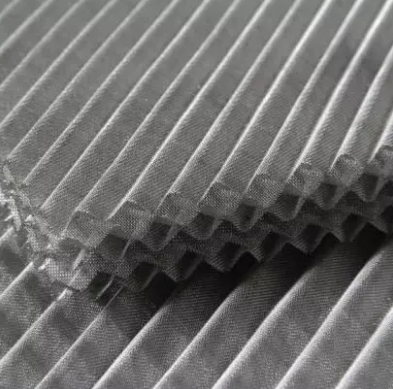

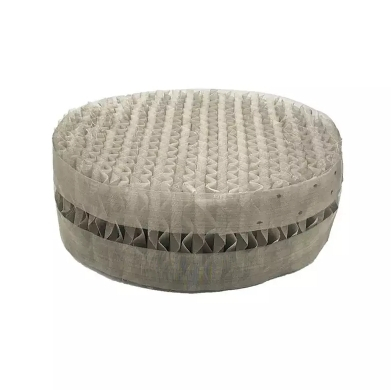

• 제작 공정: 먼저 와이어를 편직하거나 직조하여 유연한 개방형 메쉬 매트로 만듭니다. 그런 다음 이 매트는 주름지고, 층을 이루고, 특정 높이(예: 100-200mm)와 직경의 구조화된 모듈로 형성됩니다. 모듈에는 구조적 지지와 풀림 방지를 위한 경계 그리드가 장착되는 경우가 많습니다.

• 표면 처리: 전해 연마는 미립자 배출을 최소화하고 세척성을 향상시키기 위한 제약 또는 고순도 응용 분야의 일반적인 마무리 단계입니다.

기하학적 및 물리적 특성
와이어 거즈 패킹의 성능은 측정 가능한 기하학적 매개변수로 정의됩니다.

• 비표면적(a): 300~1000m²/m² 범위로 대부분의 판금 구조 패킹보다 훨씬 높습니다. 예를 들어, 표준 BX 유형 철망 패킹의 'a'는 약 500m²/m²입니다.

• 공극률(ε): 일반적으로 90%~98% 사이입니다. 공극률이 높으면 증기 흐름에 대한 저항이 매우 낮아집니다.

• 패킹 밀도: 와이어 직경과 직조에 따라 다르지만 일반적으로 100~350kg/m3입니다.

• 미터당 이론 단수(NTSM): 최적의 조건과 완벽한 액체 분배를 통해 파일럿 컬럼의 전체 환류 하에서 끓는점이 가까운 혼합물의 효율성은 미터당 5~10 이론 단계(HETP 0.1~0.2m)에 도달할 수 있습니다. 산업 규모의 작업에서 실제 HETP 값은 일반적으로 0.25m에서 0.5m 사이입니다.

• 압력 강하: 정상 작동 부하에서는 매우 낮습니다. 일반적인 압력 강하는 이론 단계당 0.1~0.5mbar 범위입니다.

성능 특성 및 설계 데이터
스테인레스 스틸 와이어 거즈 패킹의 주요 장점은 높은 효율성과 낮은 압력 강하의 결합이지만 특정 유압 한계 내에서 작동합니다.

1. 용량: 최대 사용 가능한 증기 용량은 더 미세한 구조로 인해 판금 패킹보다 낮은 경우가 많습니다. 표준 유형의 경우 하중 지점은 F 계수 1.5 - 2.0 Pa^0.5에서 시작할 수 있으며 중간 액체 하중(예: 5-20 m³/m²h)에서 범람은 약 2.5 - 3.0 Pa^0.5에서 발생합니다.

2. 액체 분포 불량 민감도: 효율성이 높기 때문에 초기 액체 분포가 좋지 않은 경우에도 매우 민감합니다. 업계 지침에서는 패킹의 잠재력을 완전히 실현하기 위해 일반적으로 컬럼 단면적 제곱미터당 90~150포인트인 고밀도 분배기 적하 지점을 권장합니다.

3. 액체 정체: 동적 액체 정체는 상대적으로 낮아 열에 민감한 증류에서 체류 시간을 줄이는 데 유리하지만 더 긴 접촉이 필요한 흡수 공정에서는 단점이 될 수 있습니다.

주요 산업 응용 분야
이 패킹은 범용 솔루션이 아닌 고유한 성능 프로필을 기준으로 선택됩니다.

• 고순도 및 어려운 분리: 혼합물의 끓는점이 매우 가깝거나(예: <1°C) 요구되는 이론적 단계 수가 많은(예: >50) 정밀 화학, 제약 및 특수 화학 물질 생산에 필수적입니다. 예로는 동위원소 분리, 방향성 화학물질 분류, 초순수 용매 생산 등이 있습니다.

• 심진공 증류: 열에 민감한 단량체, 지방산 또는 비타민의 증류와 같이 컬럼 상단의 절대 압력을 최소화해야 하는 응용 분야에서는 압력 강하가 매우 낮습니다.

• 촉매 베드 지지대 및 내부 부품: 균일한 증기/액체 분포를 보장하기 위해 촉매 베드 위의 구조화된 층으로 사용되거나 반응성 증류를 위한 구조화된 촉매 패킹의 구성 요소로 사용됩니다.

• 파일럿 플랜트 및 확장 컬럼: 예측 가능하고 확장 가능한 효율성으로 인해 공정 개발을 위한 작은 직경 컬럼(<0.5m)에 자주 사용됩니다.

운영상 고려 사항 및 제한 사항
실제 구현을 위해서는 다음과 같은 제약 사항을 인정해야 합니다.

• 오염 및 막힘: 작고 규칙적인 채널은 고체, 폴리머 형성 또는 염 결정화로 인해 막히기 쉽습니다. 광범위한 전처리 없이 '더러운' 사료에는 권장되지 않습니다.

• 재료 및 비용: 제조 공정은 재료 및 노동 집약적이므로 와이어 거즈 포장이 판금 유형에 비해 비용이 더 많이 드는 옵션입니다. 그 사용은 공정 요구사항에 따라 정당화되어야 합니다.

• 청소 및 유지 관리: 전해 연마 버전은 청소가 가능하지만 오염된 패킹은 복원하기 어렵고 교체가 필요할 수 있습니다.

• 시스템 압력: 성능 이점은 낮거나 중간 정도의 압력(진공 ~ 5bar)에서 가장 두드러집니다. 고압에서는 액체 및 증기 밀도가 변하여 상대적 효율성 이점이 감소하는 경우가 많습니다.

결론
스테인레스 스틸 와이어 거즈 패킹은 특정하고 까다로운 분리 작업을 위한 고성능 정밀 엔지니어링 솔루션입니다. 제한된 높이에서의 많은 이론적 단계에 대한 요구사항, 깊은 진공에서의 작동 또는 초고순도 제품 생산 등 정량화 가능한 공정 요구 사항에 따라 선택됩니다. 성공은 사료 준비 및 정밀한 액체 분배를 포함한 세심한 시스템 설계와 운영 창에 대한 이해에 달려 있습니다. Wangdu (Hebei) Chemical Engineering Co., LTD는 이러한 기술 기준 및 성능 데이터를 적용하여 고유한 특성이 명확하고 신뢰할 수 있는 공정 이점을 제공하는 상황에서만 이 포장을 권장합니다.

참고자료

1. 키스터, HZ (1992). 증류 설계 . 맥그로힐. (철망 유형을 포함하여 포장 성능 비교에 대한 기초 데이터가 포함되어 있습니다).

2. Stichlmair, J., & Fair, JR (1998). 증류: 원리 및 실습 . 와일리-VCH. (효율성과 용량 측면에서 패킹 기하학의 역할에 대해 논의합니다).

3. 빌렛, R. (1995). 가공 및 환경 기술 분야의 포장 타워 . VCH 출판사. (와이어 메쉬를 포함한 다양한 패킹의 압력 강하 및 물질 전달에 대한 자세한 상관 관계를 제공합니다).

4. 슈피겔, L. (2006). 'CFD 시뮬레이션을 통해 충전 컬럼의 액체 불량 분포를 평가하는 새로운 방법.' 화학 공학 및 처리: 공정 강화 , 45(11), 1011-1017. (고효율 포장에 대한 유통의 중요성을 강조합니다).

5. Fractionation Research, Inc.(FRI) 보고서. (구조화된 철망 패킹을 포함한 다양한 내부 부품의 용량 및 효율성에 대한 업계 표준 경험적 데이터)

6. 페리, RH, & 그린, DW (Eds.). (2019). 페리의 화학 엔지니어 핸드북 (9판). 맥그로힐. (충전 컬럼의 물리적 특성 및 일반 설계 원리에 대한 표준 참조)
