Dreieckige Spiralpackung: Eine strukturierte Packungslösung

Einleitung

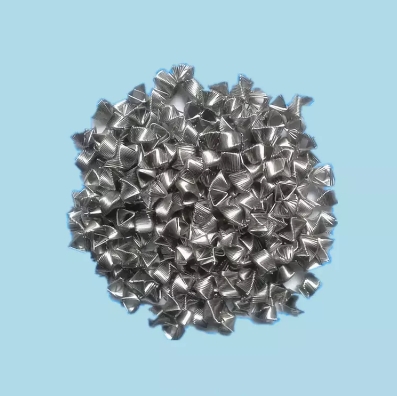

Triangular Spiral Packing (TSP) ist eine Art strukturierter Packung, die bei Stoffübertragungsvorgängen wie Destillation, Absorption und Strippen verwendet wird. Sein geometrisches Design fördert einen effizienten Dampf-Flüssigkeits-Kontakt und trägt so zu einer verbesserten Trenneffizienz bei. Wangdu (Hebei) Chemical Engineering Co., LTD ist auf die Herstellung und Anwendung dieser Packungen spezialisiert und konzentriert sich dabei auf Präzisionstechnik, um den Anforderungen der Industrie gerecht zu werden.

Designmerkmale
Die dreieckige Spiralpackung zeichnet sich durch eine strukturierte Anordnung dreieckiger Kanäle aus, die einen spiralförmigen Weg für Dampf- und Flüssigkeitsphasen bilden. Diese Konstruktion gewährleistet eine große Kontaktfläche, die typischerweise zwischen 200 und 500 m²/m³ liegt, abhängig von der spezifischen Geometrie und Materialstärke. Die offene Struktur der Packung führt zu einem geringen Druckabfall, der im Allgemeinen zwischen 20 und 100 Pa pro theoretischer Stufe liegt, was die Energieeffizienz bei Trennprozessen erhöht.

Die Packung ist üblicherweise in Größen von 50 mm bis 250 mm erhältlich, wobei die kleineren Größen einen höheren Wirkungsgrad, aber einen höheren Druckabfall bieten. Der Hohlraumanteil von TSP liegt typischerweise zwischen 0,90 und 0,98, was zu seiner hohen Kapazität und seinem geringen Strömungswiderstand beiträgt.

Leistungsdaten
In industriellen Anwendungen zeigt die dreieckige Spiralpackung eine effektive Stoffübertragungsleistung. Die einer theoretischen Bodenäquivalente (HETP) entsprechende Höhe liegt für die meisten gängigen Anwendungen typischerweise zwischen 0,3 und 0,6 Metern. Die Effizienz der Packung bleibt über einen weiten Bereich von Betriebsbedingungen stabil, wobei Regelverhältnisse von bis zu 4:1 ohne wesentliche Leistungseinbußen erreichbar sind.

Die Kapazitätsdaten zeigen, dass TSP in vielen Anwendungen F-Faktoren (Dampflastfaktoren) von bis zu 3,0 Pa⁰·⁵ ohne Überschwemmung bewältigen kann. Die Flüssigkeitsverteilungseigenschaften ermöglichen eine gleichmäßige Bewässerung mit Raten von nur 0,2 m³/m²h und eignen sich somit sowohl für Arbeiten mit hoher als auch niedriger Flüssigkeitsbelastung.

Materialien und Anwendungen
TSP wird aus verschiedenen Materialien hergestellt, um unterschiedlichen Prozessbedingungen gerecht zu werden:

• Edelstahl 304/316 für allgemeine chemische Anwendungen

• 316L für verbesserte Korrosionsbeständigkeit

• Kohlenstoffstahl für nicht korrosive Kohlenwasserstoffanwendungen

• Polypropylen und PVDF für stark korrosive Umgebungen

Zu den gängigen Anwendungen gehören:

• Rohölfraktionierung

• Erdgasentwässerung

• Systeme zur Lösungsmittelrückgewinnung

• Luftzerlegungskolonnen

• Chemische Verarbeitung und Reinigung

Installation und Wartung
Eine ordnungsgemäße Installation ist für eine optimale Leistung von entscheidender Bedeutung. Die Packungselemente werden typischerweise in Schichten installiert, wobei sorgfältig auf Ausrichtung und Ausrichtung geachtet wird. Der Wartungsaufwand ist aufgrund der robusten Konstruktion und des schmutzabweisenden Designs minimal. Regelmäßige Inspektionen sollten die Prüfung auf Ansammlung von Schmutz und struktureller Integrität umfassen.

Fazit:
Dreieckige Spiralpackungen bieten eine effiziente Lösung für Stoffaustauschvorgänge, bei denen ein geringer Druckabfall und eine hohe Effizienz erforderlich sind. Sein strukturiertes Design sorgt für eine konstante Leistung unter verschiedenen Betriebsbedingungen. Wangdu (Hebei) Chemical Engineering Co., LTD setzt bei der Herstellung von TSP strenge Qualitätskontrollmaßnahmen ein, um einen zuverlässigen Betrieb in industriellen Prozessen sicherzustellen.

Referenzen

1. Kister, HZ (1992). Destillationsdesign . McGraw-Hill.

2. Stichlmair, JG, & Fair, JR (1998). Destillation: Prinzipien und Praktiken . Wiley-VCH.

3. Wangdu (Hebei) Chemical Engineering Co., LTD. (2023). Technische Spezifikationen für strukturierte Verpackungen . Internes Designhandbuch.

4. Perry, RH, & Green, DW (2007). Perry's Chemical Engineers' Handbook (8. Aufl.). McGraw-Hill.

5. Billet, R. (1995). Packungstürme in der Verfahrens- und Umwelttechnik . Wiley.
