التعبئة الهيكلية المموجة المصنوعة من الأسلاك المعدنية: نظرة فنية عامة لعمليات الفصل المحسنة

مقدمة
في مجال الهندسة الكيميائية وهندسة العمليات، ترتبط كفاءة عمليات الفصل ونقل الكتلة بشكل أساسي بتصميم وأداء الأجزاء الداخلية للأعمدة. ومن بين هذه المنتجات، تمثل التعبئة المنظمة تقدمًا كبيرًا مقارنة بالتعبئة والصواني العشوائية التقليدية. تعتبر التعبئة الهيكلية المموجة المصنوعة من الأسلاك المعدنية، والتي تتميز بهندستها الدقيقة ومساحة سطحها العالية، مكونًا حاسمًا لتطبيقات التقطير والامتصاص والتجريد المطلوبة. كشركة مصنعة في هذا المجال المتخصص، تنتج شركة Wangdu (Hebei) Chemical Engineering Co., LTD عبوات شاش سلكية هندسية مصممة لتلبية متطلبات العمليات المحددة. توفر هذه المقالة فحصًا فنيًا لهذا النوع من التعبئة، مع تفصيل بنائه ومبادئ التشغيل وخصائص الأداء واعتبارات التطبيق.

تركيب المواد والتصنيع
المادة الأساسية لهذه التعبئة هي أسلاك الفولاذ المقاوم للصدأ عالية الجودة، والأكثر شيوعًا هي الدرجات 304 (1.4301) أو 316 (1.4401). تم تخصيص الدرجة 316، بمحتواها من الموليبدينوم، للخدمات التي تشتمل على الكلوريدات أو المكونات الأخرى المسببة للتآكل. يتم نسج السلك، الذي يتراوح قطره النموذجي من 0.10 مم إلى 0.25 مم، في نسج هولندي دقيق أو نمط نسج مبروم لتشكيل شاش به عدد شبكي يتراوح بين 40 و 100 سلك في البوصة. توفر هذه الشبكة الدقيقة نسبة عالية من الفراغ أثناء إنشاء بنية مستقرة لتكوين الفيلم السائل.

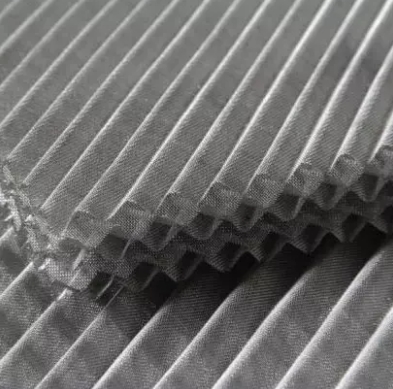

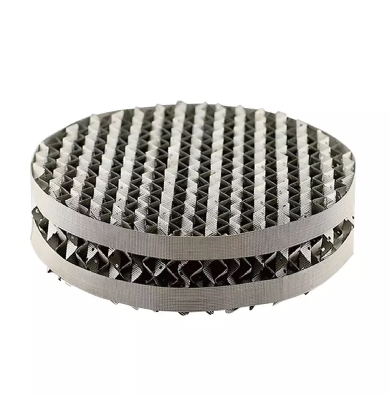

يتم تشكيل الهيكل المموج بالضغط على صفائح الشاش السلكية في نمط مموج بزاوية محددة، عادةً 45 درجة أو 60 درجة. يتم بعد ذلك تجميع التموجات في طبقات متجاورة، مع توجيه قنوات التدفق في اتجاهين متعاكسين (التيار المعاكس). هذا الترتيب، الذي يشار إليه غالبًا بنمط 'المتعرج'، يعزز الخلط الشامل والتوزيع الشعاعي لمراحل البخار والسائل. تتم محاذاة الطبقات وغالبًا ما يتم لحامها أو تجميعها معًا في عناصر تعبئة منفصلة بارتفاعات محددة، عادةً ما بين 100 مم و250 مم.

الآلية والأداء الهيدروديناميكي
يعتمد أداء تعبئة الشاش السلكي على قدرتها على إنشاء والحفاظ على أفلام سائلة رقيقة وموحدة على مساحة سطحية كبيرة.

• توزيع السائل: يدخل السائل إلى الجزء العلوي من عنصر التعبئة وينتشر عبر الحركة الشعرية عبر الشبكة السلكية. تقوم القنوات المموجة بتوجيه السائل إلى الأسفل في مسار متعرج يمكن التحكم فيه، مما يمنع التوجيه ويعزز التوزيع المتساوي.

• ملامسة البخار والسائل: يرتفع البخار عبر القنوات المفتوحة بين الصفائح المموجة. يؤدي اتجاه التيار المعاكس للصفائح المجاورة إلى إجبار البخار على تغيير اتجاهه بشكل متكرر، مما يؤدي إلى حدوث اضطراب شديد وقص عند السطح البيني مع الفيلم السائل الهابط. يؤدي ذلك إلى زيادة المساحة البينية الفعالة للنقل الجماعي.

• المعلمات الهيدروديناميكية الرئيسية:

• المساحة السطحية: تتراوح من 250 إلى 750 م²/م3، وهي أعلى بكثير من معظم العبوات العشوائية.

• جزء الفراغ: يتجاوز عادةً 90%، مما يؤدي إلى انخفاض منخفض جدًا في الضغط لكل مرحلة نظرية.

• المراحل النظرية لكل متر (NTSM): في ظل الظروف المثالية، يمكن أن تحقق تعبئة الشاش السلكي من 5 إلى 10 مراحل نظرية لكل متر من ارتفاع التعبئة، اعتمادًا على النظام وظروف التشغيل.

• انخفاض الضغط: منخفض بشكل مميز، غالبًا ما يتراوح بين 0.2 و1.0 ملي بار لكل مرحلة نظرية لتطبيقات التقطير الفراغي.

خصائص التصميم والأداء
يؤثر تصميم التموجات والشبكات السلكية بشكل مباشر على مقاييس الأداء المهمة لتصميم العمود:

1. المساحة السطحية الهندسية (أ): تعمل مساحة السطح الأعلى على تعزيز قدرة نقل الكتلة ولكن يجب موازنتها مع التكلفة المتزايدة والقابلية المحتملة للتلوث.

2. زاوية التموج (θ): توفر الزاوية 45 درجة توازنًا جيدًا بين الكفاءة والقدرة. توفر الزاوية 60 درجة عمومًا كفاءة أعلى (المزيد من NTSM) ولكن بقدرة هيدروليكية منخفضة قليلاً.

3. HETP (الارتفاع المكافئ للوحة النظرية): هذا مقياس مباشر لكفاءة الفصل. بالنسبة لتعبئة الشاش السلكي، تكون قيم HETP عادةً منخفضة ومتسقة، وغالبًا ما تتراوح من 150 مم إلى 300 مم للأنظمة جيدة التصميم مع التوزيع المناسب للسوائل. يعتمد HETP على النظام ويجب التحقق من صحته لخصائص سائلة محددة.

4. السعة (عامل C أو Fs): يكون عامل سعة البخار (Fs = u_v * √ρ_v، حيث u_v هي سرعة البخار السطحية) عند نقطة الفيضان مرتفعًا بسبب نسبة الفراغ العالية. تتراوح قيم Fs التشغيلية عادةً بين 2.0 - 3.5 Pa^0.5.

التطبيقات والملاءمة تعتبر
التعبئة المموجة المصنوعة من الأسلاك المعدنية هي الخيار المفضل لعمليات الفصل الصعبة تقنيًا حيث تكون الكفاءة العالية وانخفاض الضغط المنخفض أمرًا بالغ الأهمية:

• عمليات الفصل عالية النقاء والصعبة: عمليات فصل الأيزومر (مثل الزيلين)، والتخليق الكيميائي الدقيق، والإنتاج الوسيط الصيدلاني.

• التقطير الفراغي: ضروري في التطبيقات التي يجب فيها تقليل التدهور الحراري للمنتجات، كما هو الحال في الأحماض الدهنية والزيوت الأساسية والصناعات الكيميائية المتخصصة. يسمح انخفاض الضغط المنخفض بانخفاض درجات الحرارة السفلية وتوفير الطاقة.

• الأنظمة الحساسة للحرارة: يساعد وقت بقاء السائل القصير ونقل الحرارة الفعال على تقليل الضغط الحراري على المركبات الحساسة.
  وهي أقل ملاءمة للخدمات التي تحتوي على قاذورات شديدة، أو بلمرة، أو حيث توجد مواد صلبة معلقة، حيث يمكن أن تصبح الشبكة الدقيقة مسدودة.

التثبيت والاعتبارات التشغيلية
التثبيت السليم أمر بالغ الأهمية لتحقيق أداء التصميم. وهذا يشمل:

• توزيع السائل: موزع السوائل عالي الأداء غير قابل للتفاوض. يمكن أن يؤدي سوء التوزيع إلى تقليل الكفاءة بنسبة تزيد عن 50%. يجب أن تكون الموزعات مصممة لنوع التعبئة المحدد وحمولة السائل.

• محددات السرير وشبكات الدعم: يجب أن تحتوي شبكات الدعم المناسبة على مساحة حرة عالية (> 90%) لتتناسب مع انخفاض الضغط المنخفض للتعبئة. تمنع محددات السرير التسييل وإزاحة طبقة التغليف العلوية.

• نظافة النظام: يجب تنظيف الأعمدة بدقة قبل التثبيت لمنع الحطام من سد الشبكة.

الصيانة وعمر الخدمة
مع اختيار المواد المناسبة للبيئة الكيميائية، فإن تعبئة الشاش السلكي توفر عمرًا تشغيليًا طويلًا. يوصى بإجراء فحص منتظم أثناء عمليات إيقاف التشغيل بحثًا عن علامات التآكل أو التلف المادي أو التلوث. يمكن استخدام بروتوكولات التنظيف، مثل الغسيل الكيميائي الخاضع للرقابة أو التنظيف بالموجات فوق الصوتية، لأنواع معينة من القاذورات، على الرغم من أنه لا ينصح بالتنظيف الميكانيكي بشكل عام بسبب خطر تشويه الهيكل الدقيق.

الاستنتاج
تمثل التعبئة الهيكلية المموجة المصنوعة من الأسلاك المعدنية حلاً عالي الكفاءة لمهام الفصل الصعبة. يعد أدائه نتيجة مباشرة للتصنيع الهندسي الدقيق من مواد متخصصة، مما يتيح كفاءة فائقة في نقل الكتلة مع الحد الأدنى من عقوبة الطاقة في شكل انخفاض الضغط. بالنسبة للعمليات التي تتطلب عمليات فصل حادة تحت فراغ أو مع مواد حساسة للحرارة، يظل هذا اختيارًا مبررًا من الناحية الفنية. تركز شركة Wangdu (Hebei) Chemical Engineering Co., LTD على هندسة وتصنيع هذه العبوات، مع الالتزام بضوابط الجودة الصارمة لضمان استيفائها لمعايير الأداء المصممة للتطبيقات الصناعية الهامة.

مراجع

1. كيستر، هرتز (1992). تصميم التقطير . ماكجرو هيل.

2. ستيشلمير، جيه، وفير، جيه آر (1998). التقطير: المبادئ والممارسات . وايلي-VCH.

3. بيليت، ر. (1995). أبراج معبأة في المعالجة والتكنولوجيا البيئية . ناشرو VCH.

4. إن 10088-2:2014. *الفولاذ المقاوم للصدأ - الجزء 2: شروط التسليم الفنية للألواح/الصفائح والأشرطة من الفولاذ المقاوم للتآكل للأغراض العامة*.

5. دليل تصميم شركة Fractionation Research, Inc. (FRI). (منشورات مختلفة عن الأعمدة الداخلية المعبأة).
